Außenroller 20 AR
Maße und Gewichte
Bezugslänge außen ca. 6.896 mm
Gesamtbreite ca. 2.500 mm
Fahrhöhe beladen ca. 1.175 mm
Rollbahnlänge ca. 6.880 mm
Radstand 5.100 mm
Leergewicht komplett ca. 3.860 kg
techn. mögl. Gesamtgewicht ca. 20.000 kg
zul. Gesamtgewicht ca. 18.000 kg
Nutzlast ca. 14.140 kg
zur Aufnahme für Behälter von 5000 bis 7000 mm Länge nach DIN 30722.
techn. Änderungen vorbehalten.
Fahrgestell mit Querträgern, geschweißte Langträger in Kastenausführung in QSTE-Stahl
4 Containerverriegelungen pneumatisch betätigt
Seitl. Schutzeinrichtung nach RL 89/297/EWG geschlossen. (Pos. 2)
Ersatzradhalter in Korbausführung für 2 Ersatzräder inkl. Befestigungssatz für 1
Drehgestell
Drehgestell 980 FM inklusive Kugellenkkranz 90/1100/22 (Wartungsarm).
Zuggabel 2600/980/100/30 Zugöse geneigt mit Höheneinstellung (Zugfeder m. Spannschloss)
Zuggabel mit DIN-Zugöse Innen D=40mm, Außen D=110, Dicke 30mm
2 x 10 t Achsen für 19,5Scheibenbremse, Bremsscheibendurchmesser ca. 370mm, Radbefestigung durch Mittenzentrierung nach DIN 74 361 Teil 3.
Druckluftbremsanlage nach EU-Richtlinie mit Kupplungskopf Duomatik
Konventionelle Luftfederanlage, EBS-Typ 4S/3M, Elektronisches Bremssystem mit ROLL Stability, Doppelmembran Federspeicherzylinder auf der Hinterachse, Löseventil zum separaten Lösen der Federspeicherbremse.
Lichtanlage 24 Volt Voll LED nach RL 76/756/EWG mit Mehrkammerleuchte und Kennzeichenleuchte im Leuchtenblech integriert, Fabrikat nach Herstellerwahl

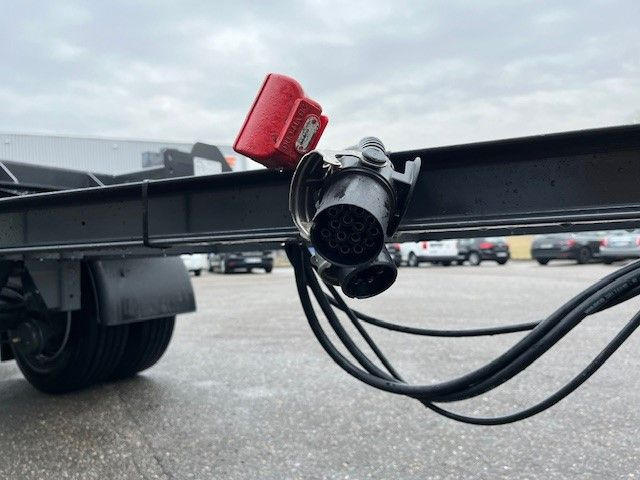

1 x 15 polige Steckverbindung
6 Stück LED Seitenmarkierungsrückstrahlerleuchten mitblinkend
2 Stück LED Begrenzungsleuchten weiss vorne
2 Stück LED Spurhalteleuchten hinten separat
1 Stück LED Rückfahrscheinwerfer
Regionalverkehr Bereifung
8-fach 265/70R19.5 (7.5x19.5)
Stahl Räder ET 138,
Radmuttern unlackiert
inkl. Reifendrucküberwachung
Unterfahrschutz aus Aluminium
Zwei senkrechte Delta-Rammschutzprofile dienen zum Schutz des Hecks beim Be- und Entladen.
4 Stück Kunststoffkotflügel Halbschalen vorne und hinten, Einzelrad Kotflügel
4 Stück Antispray-Schmutzfänger, neutral
1 Stück Kunststoffwerkzeugkasten abschließbar
1 Stück Unterlegkeil mit Halterung
1 Stück Kennzeichenhalterung
1 Stück A-Schild für den Transport von Abfallstoffen
1 Stück Netzkasten hängend (Pos. 3)
3 Stück Aufkleber klein EBB (Pos. 4)
Fahrgestell Farbe: MB 7350 Novagrau
Radnaben Farbe: schwarz KTL
Felgen Farbe: RAL 9006 Silber
Konturenmarkierung hinten: rot
Konturenmarkierung seitlich: weiß
geschlossene SSE: RAL 7001 Silbergrau (Pos.2)
Heckabschluss/Leuchtenbleche: RAL 7001 Silbergrau
Unterfahrschutz: Alu-eloxiert (Silber)
Verriegelungshaken: gelb
Dokumentation
Inbetriebnahme- und Bremsprotokoll
Bedienungsanleitung
Wartungsvorschriften Achshersteller
DEKRA Gutachten
Alle Angaben ohne Gewähr; Zwischenverkauf möglich. Irrtümer unter Vorbehalt.
